應用范圍 | 0.5kV戶內三相電流互感器 | 種類 | 10kV充氣柜內安裝 | 品牌 | 大北互 |
型號 | LSZ-Φ77-107 | 封裝形式 | 環氧樹脂灌封 | 繞線形式 | 環形繞線 |
導磁體性質 | 硅鋼片卷鐵心 | 磁芯形式 | 環形卷鐵心 | 工作頻率 | 50-60Hz |
LSZ-Φ77-107型三相一體式電流互感器
1.產品概述
LSZ型系列三相一體式電流互感器采用專用環氧樹脂澆注在固定的殼體內，應用先
進的材料及工藝制造，適用于戶內交流50～60Hz，額定電壓為10kV充氣式環網柜或柱
上開關的三相套管上，用于三相電流或零序電流的測量和繼電保護使用，可為微機保
護裝置提供電源信號，也可應用于多根電纜回路零序電流的測量和保護。
該型系列電流互感器采用優質的硅鋼片卷制經過有效熱處理，通過專用數控環形繞線
機3600均衡繞線，然后采用專用環氧樹脂澆注在可阻燃殼體內成型。具有體積小巧、防潮
濕、測量保護準確，性能穩定可靠，無需維護的優點。
2.技術參數
1）技術參數 單繞組參數表1
額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | ||
10P5 | 10P10 | |||
200-400 | 10P | 2.5 | 1 | |
500-800 | 5 | 2.5 | ||
1000～1200 | 15 | 7.5 | ||
2）技術參數 兩繞組參數表2
額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | ||
0.5 | 10P5 | 10P10 | ||
200-400 | 0.5/10P | 2.5 | 1 | ? |
500-800 | 10 | 2.5 | 1 | |
1000～1200 | 15 | 5 | 2.5 | |

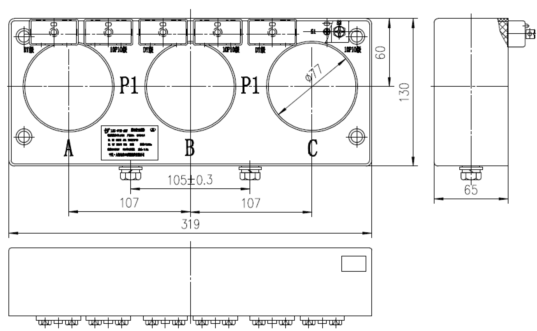

3.外形圖及安裝尺寸
