應用范圍 | 10kV戶內單相放電線圈 | 種類 | 10kV柜內安裝 | 品牌 | 大北互 |
型號 | FDZE4系列放電線圈 | 封裝形式 | 環氧樹脂灌封 | 繞線形式 | 多層平繞式 |
導磁體性質 | 硅鋼片卷鐵心 | 磁芯形式 | 環形卷鐵心 | 工作頻率 | 50-60Hz |
FDZE4型放電線圈
1.產品概述
本型電壓互感器為環氧樹脂真空澆注全封閉支柱式結構,適用于額定電壓為6-10kV,額定
頻率為50Hz-60Hz的電力線路及電力電容器斷電時及時放電，以保護人身與設備安全。二次繞組提供信號用于監視或繼電保護用。本產品是油浸式放電線圈的理想換代產品。
其優點如下：
1）干式放電線圈減少了維護工作；
2）采用環氧樹脂真空全澆注絕緣，不存在繞組間吸潮問題，使用壽命長。
3）采用卷鐵心，降低磁通密度，提高鐵芯的飽合度，能有效控制放電時的沖擊電流，從而提高了產品運行的穩定性。
2.技術參數見下表
型號 | 額定電壓比 （kV） | 準確級及額定二次輸出（VA） | 放電容量（MVar） | 額定絕緣水平（kV） | |
0.5 | 1 | ||||
FDZE1-1.7/6.6/√3-1 | 6.6/ 6.6/ | 120 | 300 | 1.7 | 7.2/30/60 |
FDZE1-1.7/7.2/√3-1 | 7.2/ 7.2/ | ||||
FDZE1-1.7/11/√3-1 | 11/ 11/ | 1.7 | 12/42/75 | ||
FDZE1-2.5/11/√3-1 | 2.5 | ||||
FDZE1-3.4/11/√3-1 | 3.4 | ||||
FDZE1-1.7/12/√3-1 | 12/ 11/ | 1.7 | |||
FDZE1-2.5/12/√3-1 | 2.5 | ||||
FDZE1-3.4/12/√3-1 | 3.4 | ||||

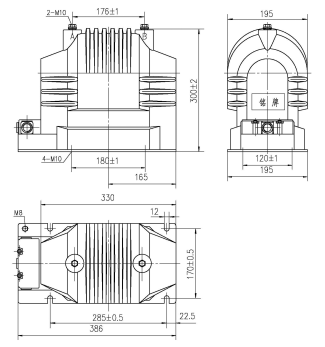

3.外形圖及安裝尺寸
