應用范圍 | 10kV電流互感器 | 種類 | 10kV柜內安裝 | 品牌 | 大北互 |
型號 | LZZBJ9-10C7Q | 封裝形式 | 環氧樹脂灌封 | 繞線形式 | 環形繞線 |
導磁體性質 | 計量、測量超微晶合金鐵心，保護卷鐵心 | 磁芯形式 | 環形鐵心 | 工作頻率 | 50-60Hz |
LZZBJ9-10C7Q型全封閉支柱式電流互感器
1.產品概述
本型電流互感器為環氧樹脂真空澆注全封閉支柱式結構，采用先進的材料及工藝制造，適用于戶內交流50～60Hz，額定電壓為10kV及以下的電力線路中作電流測量、電能計量和繼電保護使用。
2.技術參數
1）技術參數： 表1: 兩繞組
額定一次 電流(A) | 1秒熱穩定電流(kA有效值) | 動穩定電流(kA峰值) | 準確級組合(1S/2S) | 額定二次輸出(VA) | |||||
0.2S 0.5S | 0.2 | 0.5 | 5P10 | 5P15 | 5P20 | ||||
10 | 1.4 | 3.5 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P 0.5(S)/5P | 10 | 10 | 15 | 40 | 30 | 20 |
15 | 2.0 | 5.0 | |||||||
20 | 2.7 | 6.75 | |||||||
25,30 | 3 | 7.5 | |||||||
40,50 | 5.4 | 13.5 | |||||||
60 | 8.1 | 20.25 | |||||||
75 | 10.8 | 27 | |||||||
100 | 16.2 | 40.5 | |||||||
120 | 18.9 | 47.25 | |||||||
150 | 21.6 | 54 | |||||||
200,250 | 32.4 | 81 | |||||||
300 | 54 | 135 | |||||||
400～600 | 63 | 130 | |||||||
750,800 | 15 | 20 | 50 | ||||||
1000～1500
| 80 | 160 | 15 | ||||||
2000 | 100 | 160 | 40 | ||||||
2500～3150 | 40 | 20 | 10 | ||||||
2）技術參數 表2：三繞組
額定一次 電流(A) | 1秒熱穩定電流(kA有效值) | 動穩定電流(kA峰值) | 準確級組合(1S/2S/3S) | 額定二次輸出(VA) | ||||
0.2S 0.5S | 0.2 | 0.5 | 5P10 | 5P15 | ||||
10 | 1.4 | 3.5 | 0.2(S)/0.5(S)/5P 0.5(S)/0.5(S)/5P
| 10 | 10 | 15 | 25 | 15 |
15 | 2.0 | 5.0 | ||||||
20 | 2.7 | 6.75 | ||||||
25,30 | 3 | 7.5 | ||||||
40,50 | 5.4 | 13.5 | ||||||
60 | 8.1 | 20.25 | ||||||
75 | 10.8 | 27 | ||||||
100 | 16.2 | 40.5 | ||||||
120 | 18.9 | 47.25 | ||||||
150 | 21.6 | 54 | ||||||
200,250 | 32.4 | 81 | ||||||
300 | 54 | 135 | ||||||
400～600 | 63 | 130 | ||||||
750,800 | 15 | 20 | 30 | 20 | ||||
1000～1500
| 80 | 160 | 15 | 15 | ||||
2000 | 100 | 160 | ||||||
2500～3150 | — | — | — | — | — | |||

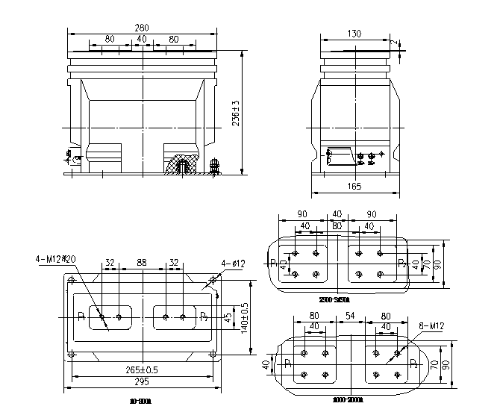

3.外形圖及安裝尺寸
