應用范圍 | 10kV戶外單相電壓互感器 | 種類 | 10kV戶外柱上安裝 | 品牌 | 大北互 |
型號 | JDZW3-6、10R | 封裝形式 | 環氧樹脂灌封與硅橡膠復合絕緣 | 繞線形式 | 多層平繞式 |
導磁體性質 | 硅鋼片卷鐵心 | 磁芯形式 | 環形卷鐵心 | 工作頻率 | 50-60Hz |
JDZW3-6R、10R型戶外單相復合絕緣電壓互感器
1.產品概述
本型電壓互感器為環氧樹脂真空澆注與硅橡膠復合絕緣全封閉支柱式結構,適用于額定電
壓為3、6、10kV,額定頻率為50Hz或60Hz的電力線路及其設備中連接在相與相、相與地間作電能計量、電壓測量或繼電保護使用。
本型電壓互感器的全部外表面是采用高溫硫化硅橡膠材料與專用膠粘劑均勻涂敷于環氧樹脂主體表面。因而本型電壓互感器具有良好的憎水性、抗老化和耐漏電起痕性能，且硅橡膠表面采用了防雨傘設計，形成自立式結構使表面不會出現積水情況。使得本型電壓互感器可以在全區域全環境下投電運行，且具有美化環境等特點。
2.技術參數
型 號 | 額定電壓比(V) | 準確級組合---額定二次輸出(VA) | 極限輸出 (VA) | 額定電壓因數 | 額定絕緣水平(kV) |
JDZW3-6R | 6000/100 | 0.2---25 0.5---50 3---300 | 600 | 1.2倍連續 | 7.2/30/60 |
JDZW3-10R | 10000/100 | 12/42/75 | |||
10000/220 | |||||
10000/100/100 | 0.2/0.2---15/15 0.2/0.5---15/20 0.5/0.5---30/30 | 300/300 | |||
10000/100/220 | 0.2/3---20/200 0.5/3---40/200 | 300/400 | |||
JDZXW3-6RG |
| 0.2/6P(3P)--- 20/100 0.5/6P(3P)--- 50/100 1/6P(3P)---90/100 3/6P(3P)---200/100 | 400 | 1.9倍8h | 7.2/30/60 |
JDZXW3-10RG |
| 12/42/75 | |||
| 0.2/0.2/6P(3P)--- 10/10/100 0.2/0.5/6P(3P)--- 10/15/100 0.5/0.5/6P(3P)--- 30/30/100 | 200/200 |

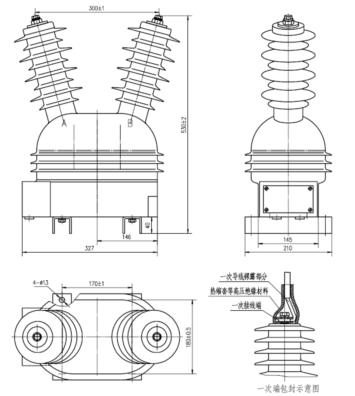

3.外形圖及安裝尺寸
